一、產品[槽車緊急切斷閥]的詳細資料： 產品型號：QGJ43F、QGY43F 產品名稱：槽車緊急切斷閥 產品特點：液化石油氣、液氨緊急切斷閥是一種安全保護閥，同槽車及貯罐主要氣液相接口所裝設的快速閉止閥門，可在現場和一定距離之外借助液壓，氣壓機械實現快速關閉。當外界發生火災等原因使環境溫度升高至規定范圍時，借助易熔件，閥們能快速自動關閉，起安全保護作用。本閥安裝于固定式及移動式貯罐及槽車，作為緊急切斷和防止事故過流切斷用的安全裝置。
二、產品型號規格： QGJ43F-25 25P 、 QGY43F-25 25P、DN25~50 A/BQGJ43F-25 、 A/BQGY43F-25、DN25~50
A：液氨 B：丙烯 三、型號編制方法：
類型 | 代號 | 單純緊急切斷閥 | QD | 緊急切斷閥與過流限制閥組合 | QG | 緊急切斷閥過流限制閥和截止閥組合 | QGJ | 緊急切斷閥過流限制閥和球閥組合 | QGQ |
? ? 連接形式 | 代號 | 安裝方式 | 代號 | 閥體形式 | 代號 | 閥座密封面材料 | 代號 | 法蘭 | 4 | 內置 | 1 | 直通 | 1 | 尼龍塑料 | N | 快速接頭 | 5 | 外置 | 2 | 角式 | 2 | 氟塑料 | F | | | | | | | 合金鋼 | H |

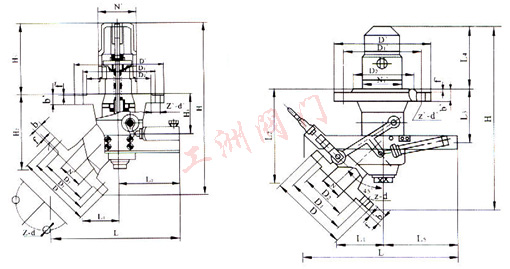

四、槽車緊急切斷閥主要外形尺寸與連接尺寸： DN | H | L | L1 | L2 | L3 | L4 | L5 | 重量
（kg） | （mm） | 25 | 295 | 320 | 75 | 145 | 100 | 110 | 147 | 8.502 | 50 | 372 | 320 | 97 | 165 | 114 | 153 | 153 | 16.844 |
? DN | 出口法蘭尺寸 | 入口法蘭尺寸 | N | D | D1 | D2 | D3 | b | f | f1 | z-d | N′ | D′ | D1′ | D2′ | D3′ | b′ | f′ | f1′ | z′-d′ | 25 | 25 | 115 | 85 | 65 | 58 | 15 | 2 | 4 | 4-14 | 50 | 160 | 125 | 100 | 87 | 20 | 3 | 4 | 4-18 | 50 | 50 | 160 | 125 | 100 | 88 | 20 | 3 | 4 | 4-18 | 80 | 195 | 160 | 135 | 120 | 22 | 3 | 4 | 8-18 |
注：可根據用戶要求生產無過流的汽車用緊急切斷閥。
? 訂貨須知：
一、①槽車緊急切斷閥產品名稱與型號②槽車緊急切斷閥口徑③槽車緊急切斷閥是否帶附件二、若已經由設計單位選定公司的槽車緊急切斷閥型號，請按槽車緊急切斷閥型號
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，
