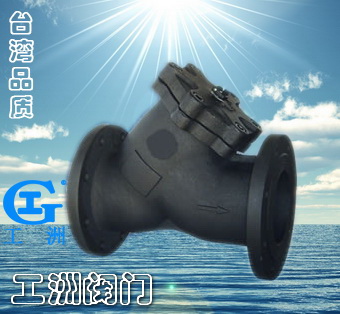

一、產品[法蘭過濾器]的詳細資料： 產品型號：YFG型 產品名稱：法蘭過濾器 產品特點：液化氣過濾器廣泛用于液化氣、石油氣、蒸汽、空氣、水、油品等多種介質的管線中；保護管線系統各種設備、水泵、閥門等；免受管道同、鐵銹、焊渣等雜質。帶來的阻塞和損壞。 二、特點： 1、抗污性強，排污方便；流通面積大，壓力損失??；結構簡單，體積小。重量輕。
2、濾芯網材質。均為全不銹鋼制作。耐腐蝕性強。使用壽命長。
3、過濾網密度：為l0―120目，介質：蒸汽、空氣、水、油品、或根據用戶要求定做。

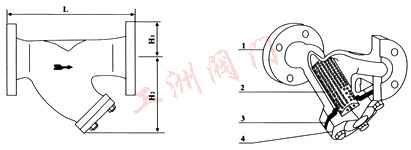

4、伸縮型特點：拉伸長度。最大位置可移伸100mm。有利于安裝方便。提高工作效率。 三、主要零件部件材料表： 要主零件部件材料表 | Code
序號 | Parts
零件名稱 | Materials
材料 | 1 | Bodv
閥體 | CarbonsteelStainlessSteel
碳鋼、不銹鋼 | 2 | Filter Core Net
濾芯網 | Stainless Steel
不銹鋼 | 3 | Gasket
墊片 | Metal graphite
金屬石墨 | 4 | Gauze Filter Cap
濾網蓋 | CarbonsteeIStainlessSteel
碳鋼、不銹鋼 |
四、液化氣過濾器技術參數表： Model
產品型號 | Nominal
Diameter(DN)
公稱通徑 | Connection
連接方式 | Nominal
Pressure fMPa)
公稱壓力 | Max．Allowable
TMP(℃)
最高允許溫度 | External Dimensions(mm)外形尺寸 | L | H1 | H2 | YFG | 15―20
25 | Flange法蘭 | 1.6―4.0 | 425 | 160
150 | 53
58 | 70
95 | YFG | 32 | Flange法蘭 | 1.6―4．O | 425 | 1 80 | 73 | 120 | YFG | 40 | Flange法蘭 | 1.6―4.0 | 425 | 200 | 75 | 1 35 | YFG | 50 | Flange法蘭 | 1.6―4.0 | 425 | 230 | 80 | 1 65 | YFG | 65 | Flange法蘭 | 1.6―4.0 | 425 | 270 | 93 | 1 80 | YFG | 80 | Flange法蘭 | 1.6―4．O | 425 | 290 | 1 00 | 1 89 | YFG | 1 00 | Flange法蘭 | 1.6―4.0 | 425 | 310 | 1 1 0 | 235 | YFG | 125 | Flange法蘭 | 1.6―4.0 | 425 | 400 | 125 | 280 | YFG | 1 50 | Flange法蘭 | 1.6―4.0 | 425 | 430 | 143 | 345 | YFG | 200 | Flange法蘭 | 1.6―4．O | 425 | 500 | 170 | 410 | YFG | 250 | Flange法蘭 | 1.6―4.0 | 425 | 590 | 203 | 610 | YFG | 300 | Flange法蘭 | 1.6―4.0 | 425 | 650 | 230 | 690 | YFG | 350 | Flange法蘭 | 1.6―4.0 | 425 | 700 | 255 | 780 |
訂貨須知：
一、①液化氣過濾器產品名稱與型號②液化氣過濾器口徑③液化氣過濾器是否帶附件二、若已經由設計單位選定公司的液化氣過濾器型號，請按液化氣過濾器型號
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，
