一、產品[雙瓣止回閥]的詳細資料：

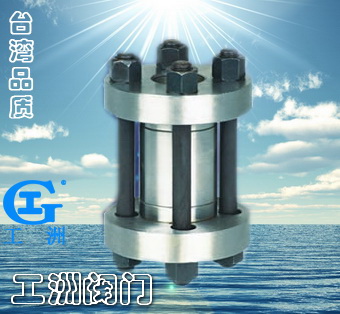

產品名稱：對夾式高壓止回閥

尺寸圖

二、主要性能規范：

型號	公稱壓力 PN（MPa）	試驗壓力p（MPa）		工作壓力 p/MPa	工作溫度 /℃	工作介質
型號	公稱壓力 PN（MPa）	殼體	密封	工作壓力 p/MPa	工作溫度 /℃	工作介質
H72Y-160	16	24	16	16	≤200	氮、氫、銅按、氨氣、堿液
H72Y-320	32	48	32	32		氮、氫、銅按、氨氣、堿液
H72W-220R	22	33	22	22		尿素、甲胺
H72W-320R	32	48	32	32		尿素、甲胺

三、主要零件材料：

零件名稱	閥座、閥瓣	閥蓋	閥體	O形圈
H72Y-160 H72Y-320	鉻鋼	碳鋼	鉻鋼	氟26-41橡膠
H72W-220R H72W-320R	鉻鎳鉬不銹		―	氟26-41橡膠

四、對夾式高壓止回閥主要尺寸及重量：

公稱通徑	尺寸						重量 (kg)
公稱通徑	D	D1	d	M	L	L1	重量 (kg)
10	95	42	10	M24	60	155	3.4
15	95	42	12	M24	60	158	4.1
25	105	50	15	M33	65	163	6.9
32	115	62	25	M42	80	180	8.0
40	165	88	32	M52	90	230	15
50	165	88	39	M64	115	265	27
365	200	116	53	M80	140	315	49
80	225	138	60	M100	160	360	88
100	260	160	76	M125	180	420	91
125	300	195	90	M155	200	460	115
150	330	212	120	M175	220	500	145
200	400	250	176	M215	240	570	160

公稱通徑 DN（mm）	尺寸						重量 (kg)
公稱通徑 DN（mm）	D	D1	d	M	L	L1	重量 (kg)
10	95	42	10	M24	60	155	3.4
15	105	50	12	M33	65	158	4.5
25	115	62	23	M42	80	180	7.3
32	135	70	29	M48	90	200	8.7
40	165	88	34	M52	115	255	17
50	200	116	53	M80	140	300	30
65	225	138	60	M100	160	345	56
80	260	160	68	M125	180	410	92
100	300	195	85	M155	200	470	109
125	330	212	120	M175	220	510	135
150	400	250	135	M215	240	570	160
200	480	320	176	M265	280	670	180

訂貨須知：
一、①對夾式高壓止回閥產品名稱與型號②對夾式高壓止回閥口徑③對夾式高壓止回閥是否帶附件二、若已經由設計單位選定公司的對夾式高壓止回閥型號，請按對夾式高壓止回閥型號
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，
