一、產品[微阻緩閉蝶式止回閥]的詳細資料： 產品名稱：微阻緩閉蝶式止回閥 產品特點：適用于公稱壓力1 MPa，介質溫度≤80％的清水、污水、海水等介質管道上，以及給、排水加壓泵組上。通過本閥獨特的微阻緩閉裝置，能有效地防止水錘的發生，保證管路系統安全運行。
二、特點： 1、由于本止回閥設有微阻緩閉裝置，能有效地防止水擊現象的發生，保證管道正常運行。
2、本止回閥設計結構獨特新穎，體積小、重量輕。
3、密封面為橡膠對金屬的軟密封，密封性能可靠。耐磨損，使用壽命長。 三、主要零件材料： 閥體 | 球墨鑄鐵
灰鑄鐵 | 蝶板 | 鑄鋼
不銹鋼 | 閥桿 | 不銹鋼 | 盛扭面 | 丁睛橡膠 |

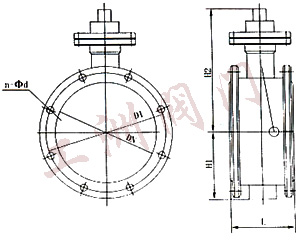

四、微阻緩閉蝶式止回閥主要外形尺寸與法蘭連接尺寸： 公稱通徑
(DN) | 產要尺寸 | 法蘭尺寸和螺栓規格 | 1.0MPa | L | H1 | H2 | D1 | n-Φd | 100 | 190 | 110 | 210 | 180 | 8-18 | 125 | 200 | 123 | 220 | 210 | 8-18 | 150 | 210 | 140 | 250 | 240 | 8-23 | 200 | 230 | 168 | 280 | 295 | 12-23 | 250 | 250 | 195 | 310 | 350 | 12-23 | 300 | 270 | 220 | 350 | 400 | 16-23 | 350 | 290 | 250 | 410 | 460 | 16-25 | 400 | 310 | 283 | 490 | 515 | 20-25 | 450 | 330 | 308 | 520 | 565 | 20-25 | 500 | 350 | 335 | 585 | 620 | 20-30 | 600 | 390 | 390 | 640 | 725 | 24-30 | 700 | 430 | 448 | 700 | 840 | 24-34 | 800 | 470 | 505 | 750 | 950 | 28-34 | 900 | 510 | 555 | 810 | 1050 | 28-34 | 1000 | 550 | 610 | 860 | 1160 | 28-34 | 1200 | 630 | 725 | 980 | 1380 | 32-41 |
訂貨須知：
一、①微阻緩閉蝶式止回閥產品名稱與型號②微阻緩閉蝶式止回閥口徑③微阻緩閉蝶式止回閥是否帶附件二、若已經由設計單位選定公司的微阻緩閉蝶式止回閥型號，請按微阻緩閉蝶式止回閥型號
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，
