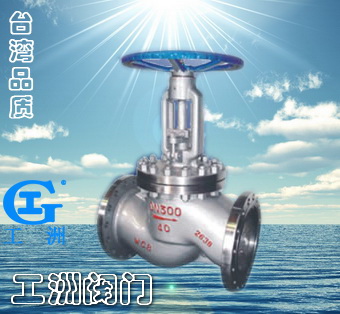

一、產品[截止閥]的詳細資料： 產品型號：J41N型 產品名稱：截止閥 產品特點：該閥門采用成形聚四氟乙烯/柔性石墨作為密封填料，由填料壓蓋提供初始密封，當發(fā)生磨損引起的動密封泄漏時，可用填料壓蓋螺母進行調整，適用于大多數高中壓非腐蝕性流體輸送場合。
二、主要設計參數： 設計、制造：GB/T12235-89
法蘭連接：JB/T79-94、GB9113-2000
結構長度：GB12221-89
公稱通徑：DN15~DN300mm
公稱壓力：PN1.6、2.5、4.0MP。 三、主要性能參數： 公稱壓力 | 殼體試驗 | 密封試驗 | 上密封試驗 | 適用介質 | 適宜溫度 | JIS-10K | 1.6 | 2.4 | 1.76 | 1.76 | 液化氣、
天然氣等 | -40~+80℃ | 2.5 | 3.75 | 2.75 | 2.75 | JIS-20K | 4.0 | 6.0 | 4.4 | 4.4 |
四、主要零件材料： 閥體、閥蓋 | 閥桿、閥瓣 | 密封面 | 填料 | WCB | 不銹鋼 | 不銹鋼和尼龍 | 聚四氟乙烯、丁晴橡膠 |
五、J41N型液化氣截止閥主要外形尺寸： 公稱通徑 DN(mm) | J41N-25型主要連接尺寸和外形尺寸（mm） | L | D | D1 | D2 | b | f | Z-фd | H | H1 | Do | 15 | 130 | 95 | 65 | 45 | 16 | 2 | 4-14 | 252 | 194 | 120 | 20 | 150 | 105 | 75 | 55 | 16 | 2 | 4-14 | 270 | 200 | 120 | 25 | 160 | 115 | 85 | 65 | 16 | 2 | 4-14 | 310 | 235 | 140 | 32 | 180 | 135 | 100 | 78 | 18 | 2 | 4-18 | 322 | 260 | 160 | 40 | 200 | 145 | 110 | 85 | 18 | 3 | 4-18 | 360 | 345 | 180 | 50 | 230 | 160 | 125 | 100 | 20 | 3 | 4-18 | 405 | 370 | 200 | 65 | 290 | 180 | 145 | 120 | 22 | 3 | 8-18 | 435 | 420 | 240 | 80 | 310 | 195 | 160 | 135 | 22 | 3 | 8-18 | 475 | 455 | 280 | 100 | 350 | 230 | 190 | 160 | 24 | 3 | 8-23 | 525 | 495 | 320 | 125 | 400 | 270 | 220 | 188 | 28 | 3 | 8-25 | 600 | 570 | 360 | 150 | 480 | 300 | 250 | 218 | 30 | 3 | 8-25 | 615 | 586 | 400 | 200 | 600 | 360 | 310 | 275 | 34 | 3 | 12-25 | 720 | 635 | 450 | 250 | 730 | 425 | 370 | 332 | 36 | 3 | 12-30 | 862 | 710 | 500 | 300 | 850 | 485 | 430 | 390 | 40 | 4 | 16-34 | 935 | 790 | 500 |
注：不銹鋼截止閥尚有生產，J41W-25(16/40)P 、J41H-25(16/40)、 DN15~300mm，尺寸同上表。
訂貨須知：
一、①J41N型液化氣截止閥產品名稱與型號②J41N型液化氣截止閥口徑③J41N型液化氣截止閥是否帶附件二、若已經由設計單位選定公司的J41N型液化氣截止閥型號，請按J41N型液化氣截止閥型號
三、當使用的場合非常重要或環(huán)境比較復雜時,請您盡量提供設計圖紙和詳細參數，
