一、性能規范： 公稱壓力PN | 2.5 | 4.0 | | 殼體試驗壓力PN | 3.75 | 6.0 | 高壓密封試驗壓力 | 2.75 | 4.4 | 適用介質 | 液化氣、天然氣、蒸汽、油品 | 適用溫度 | -40∽+150℃ | 法蘭連接標準 | JB/T：2.5,4.0MPa |

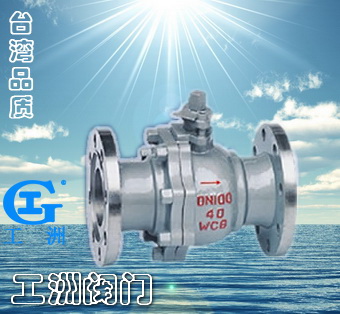

Q41F-25,40法蘭球閥
通徑(DN):15-200(mm)
壓力(PN):2.5,4.0MPa 二、Q41F液化氣球閥主要外型尺寸和連接尺寸： PN | DN | L | H | D | D1 | D2 | b | f | Z-φd | D0 | | 15 | 130 | 82 | 95 | 65 | 45 | 16 | 2 | 4-14 | 130 | | 20 | 140 | 100 | 105 | 75 | 55 | 16 | 2 | 4-14 | 140 | | 25 | 150 | 104 | 115 | 85 | 65 | 16 | 2 | 4-14 | 150 | | 32 | 165 | 134 | 135 | 100 | 78 | 18 | 3 | 4-18 | 170 | | 40 | 180 | 140 | 145 | 110 | 85 | 18 | 3 | 4-18 | 230 | | 50 | 200 | 155 | 160 | 125 | 100 | 20 | 3 | 4-18 | 230 | | 65 | 220 | 180 | 180 | 145 | 120 | 22 | 3 | 8-18 | 300 | | 80 | 250 | 200 | 195 | 160 | 135 | 22 | 3 | 8-18 | 400 | | 100 | 320 | 222 | 230 | 190 | 160 | 24 | 3 | 8-23 | 400 | | 125 | 400 | 236 | 270 | 220 | 188 | 28 | 3 | 8-25 | 1100 | | 150 | 400 | 295 | 300 | 250 | 218 | 30 | 3 | 8-25 | 1100 | | 200 | 500 | 342 | 360 | 320 | 282 | 34 | 4 | 12-25 | 1500 |
訂貨須知：
一、①Q(mào)41F液化氣球閥產品名稱與型號②Q41F液化氣球閥口徑③Q41F液化氣球閥是否帶附件二、若已經由設計單位選定公司的Q41F液化氣球閥型號，請按Q41F液化氣球閥型號
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，
