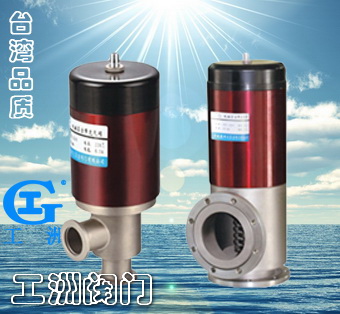

DDC-JQ-B系列電磁真空帶充氣閥是安裝在機械式真空泵上的專用閥門。閥門與泵接在同一電源上，泵的開啟與停止直接控制了閥的開啟與關閉。當泵停止工作或電源突然中斷時，閥能自動將真空系統封閉，并將大氣通過泵的進氣口充入泵腔，避免泵油返流污染真空系統。
適用的工作介質為空氣及非腐蝕性氣體。

主要技術性能

?

適用范圍(Pa) 105～1x10-2 閥門漏率(Pa.L/S) ＜6.7x10-4 適用溫度(℃) -25～+50 線圈溫升(℃) ≤65 開閉時間(S) ≤3 電源電壓(V/Hz) 220±10%/50

?

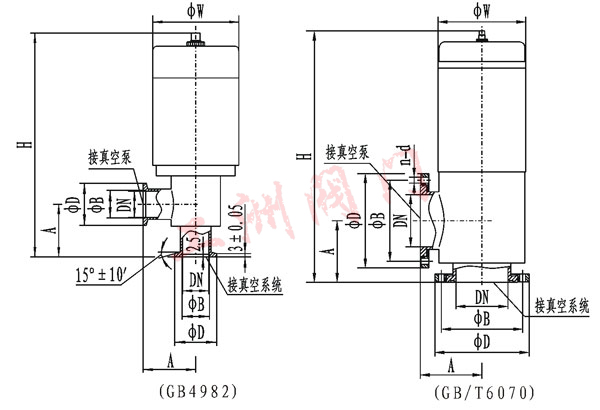

連接及外形尺寸

?

型號 通徑(DN) ΦW ΦD ΦB H A n-d 法蘭標準 DDC-JQ16B 16 68 30 17.2 191 40 / GB4982 DDC-JQ25B 25 82 40 26.2 202 50 DDC-JQ32B 32 92 55 41.2 244 50 DDC-JQ40B 40 110 55 41.2 275 65 DDC-JQ50B 50 125 110 90 314 80 4-Φ9 GB/T6070 DDC-JQ65B 65 135 130 110 343 88 4-Φ9 DDC-JQ80B 80 135 145 125 387 95 4-Φ9 DDC-JQ100B 100 165 165 145 399 108 8-Φ9

?

?

訂貨須知：
一、①真空閥產品名稱與型號②真空閥口徑③真空閥是否帶附件 二、若已經由設計單位選定公司的ZRSF（H）型電子式三通電動調節閥型號，請按ZRSF（H）型電子式三通電動調節閥型號
