GUQ系列氣動真空(壓力)球閥是適用于真空系統中接通或切斷管路中的介質流。該閥以壓縮空氣為動力，通過控制氣動元件來改變氣路方向，推動活塞齒條、齒輪的機械傳動，以角行程輸出扭矩來驅動球閥作啟閉運動。閥門為直通式，靠球面密封，因而既能用在真空狀態下，也能在低壓狀態下使用，并可任意位置安裝。氣缸分為雙作用和單作用(彈簧復位)，可選配反饋信號裝置及電氣閥門定位器。 適用的工作介質為帶酸、堿性的氣體或液體。

主要技術性能

?

適用范圍(Pa) 快卸法蘭（KF）2x105 ～1.3x10-5 活套法蘭16x105～1.3x10-5 閥門漏率(Pa.L/S) ≤1.3x10-5 介質溫度（℃） 標準出廠：-30～+150 特殊指定：-30～+240 氣源壓力（MPa） 0.4～0.8 法蘭標準 GB4982；GB/T6070 安裝位置 任意 電源電壓 標準出廠：AC220V/50Hz 特殊指定：AC110V；DC24V；DC12V等 信號反饋 標準出廠：閥位指示器 特殊指定：微動開關；智能型4～20mA DC 氣缸可選 標準出廠：雙作用式 特殊指定：?jiǎn)巫饔檬剑ㄓ袕椈煞祷兀┛蛇x常開或常閉

?

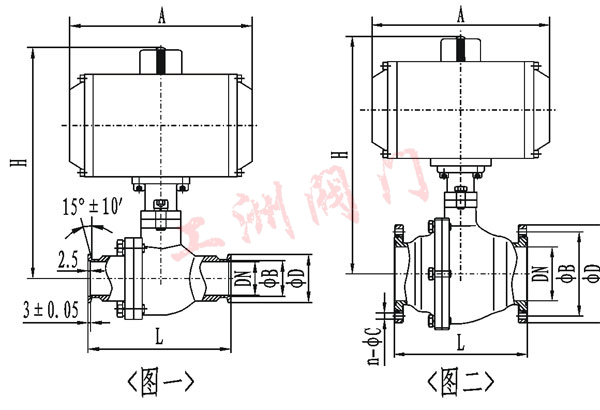

快卸法蘭（KF）連接及外形尺寸（GB4982）

?

型號 通徑(DN) ΦD ΦB H L A GUQ-16/KF 16 30 17.2 154 100 140 GUQ-25/KF 25 40 26.2 175 114 164 GUQ-40/KF 40 55 41.2 247 165 210 GUQ-50/KF 50 75 52.2 282 175 247

?

活套法蘭（KF）連接及外形尺寸（GB/T6070）

?

型號 通徑(DN) ΦD ΦB H L A n-ΦC GUQ-16 16 60 45 154 100 140 4-6.5 GUQ-25 25 70 55 175 114 164 GUQ-32 32 90 70 220 140 190 4-9 GUQ-40 40 100 80 247 165 210 GUQ-50 50 110 90 282 175 247 GUQ-63 63 130 110 320 186 GUQ-80 80 145 125 345 198 276 8-9 GUQ-100 100 165 145 378 220 302 GUQ-125 125 200 175 458 266 372 8-11
