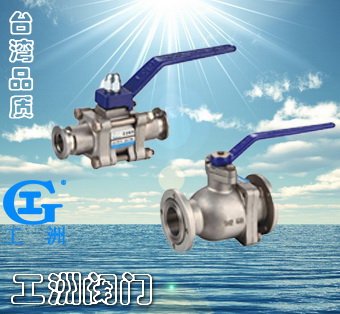

GU系列真空(壓力)球閥是適用于真空系統中接通或切斷管路的介質流。該閥為直通式手動球閥，靠球面密封，因而既能用在真空狀態下，也能在低壓狀態下使用，并可任意位置安裝。 適用的工作介質為帶酸、堿性的氣體或液體。

主要技術性能

?

適用范圍(Pa) 快卸法蘭（KF）2x105～1.3x10-5 活套法蘭16x105～1.3x10-5 閥門漏率(Pa.L/S) ≤1.3x10-5 介質溫度（℃） 標準出廠：-30～+150 特殊指定：-30～+240 安裝位置 任意 法蘭標準 GB4982；GB/T6070

?

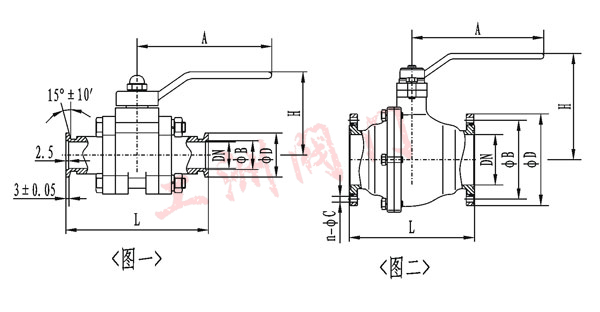

快卸法蘭（KF）連接及外形尺寸（GB4982）

?

型號 通徑(DN) ΦD ΦB H L A GU-16/KF 16 30 17.2 62 100 120 GU-25/KF 25 40 26.2 75 114 150 GU-40/KF 40 55 41.2 115 165 200 GU-50/KF 50 75 52.2 125 175 221

?

活套法蘭連接及外形尺寸（GB/T6070）

?

型號 通徑(DN) ΦD ΦB H L A n-ΦC GU-16 16 60 45 62 100 120 4-6.5 GU-25 25 70 55 75 114 150 GU-32 32 90 70 93 140 180 4-9 GU-40 40 100 80 115 165 200 GU-50 50 110 90 125 175 221 GU-63 63 130 110 166 186 230 GU-80 80 145 125 175 198 290 8-9 GU-100 100 165 145 189 220 260 GU-125 125 200 175 232 266 360 8-11 GU-150 150 225 200 250 296 400

訂貨須知：
一、①真空閥產品名稱與型號②真空閥口徑③真空閥是否帶附件 二、若已經由設計單位選定公司的ZRSF（H）型電子式三通電動調節閥型號，請按ZRSF（H）型電子式三通電動調節閥型號
