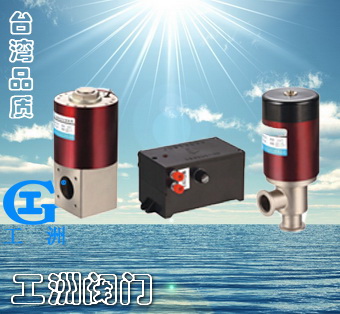

電磁高真空擋板閥GDC-J系列



GDC-J系列電磁高真空擋板閥是靠電磁力和彈簧復位力，用以打開或關閉的閥門，適用于真空系統中用以打開或隔斷氣流之用。當閥關閉時，允許閥板密封面上側承受大氣壓，下側為真空，在此狀態下接通電器控制盒電源后，閥板能正常開啟。
適用的工作介質為空氣、非腐蝕性及不含顆?；覊m的氣體。

主要技術性能
?
適用范圍(Pa)
105～6.7x10-4
閥門漏率(Pa.L/S)
≤6.7x10-4
適用溫度（℃）
-25～+40
線圈溫升（℃）
≤65
開閉時間（S）
3～5
電源電壓（V/Hz）
220±10%/50
安裝方式
垂直
?

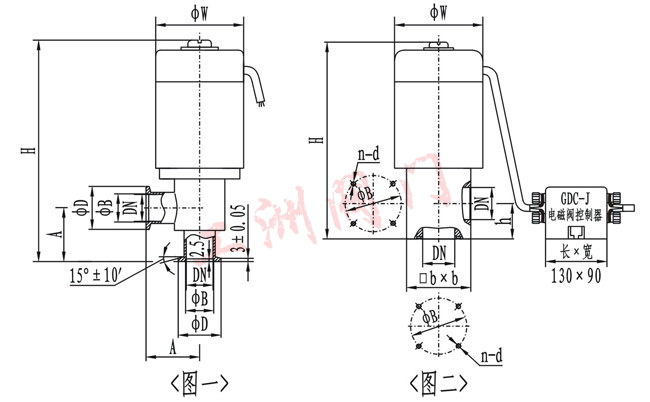

(圖一)(KF)連接及外形尺寸
?
型號
通徑(DN)
ΦW
ΦD
ΦB
H
A
法蘭標準
GDC-J16A/KF
16
68
30
17.2
186
40
GB4982
GDC-J25A/KF
25
82
40
26.2
193
50
GDC-J40/KF
40
110
55
41.2
270
65
GDC-J50A/KF
50
125
75
52.2
307
70
/
?
(圖二)連接及外形尺寸
?
型號
通徑(DN)
ΦW
ΦB
H
h
bxb
n-b
法蘭標準
GDC-J16A
16
68
42
165
28
48x48
4-M5
JB919
GDC-J25A
25
82
55
190
35
58x58
4-M6
GDC-J32
32
92
64
217
40
68x68
4-M6
GDC-J40
40
110
70
240
44
80x80
4-M6
GDC-J50A
50
125
90
285
56
95x95
4-M8
GDC-J65
65
135
105
315
65
115x115
4-M8
GDC-J80
80
165
125
358
75
140x140
4-M8



訂貨須知：
一、①真空閥產品名稱與型號②真空閥口徑③真空閥是否帶附件 二、若已經由設計單位選定公司的ZRSF（H）型電子式三通電動調節閥型號，請按ZRSF（H）型電子式三通電動調節閥型號
